DERC Rigid Lance Cleaning System RLC

Sichere und schnelle Reinigung von Wärmetauscherrohren

Das DERC Rigid Lance Cleaning System ist ein modulares Starrlanzensystem zur Reinigung von Wärmetauscher-Rohrbündeln. Es eignet sich ideal für die sichere und schnelle Entfernung von harten Verstopfungen, Ablagerungen und allgemeinen Verschmutzungen in Wärmetauschern. Das RLC kann einfach an unterschiedliche Längen angepasst werden und ist für Arbeitsdrücke bis zu 3000 bar ausgelegt.

X-Y-Positionierer

Zur Positionierung der Lanzen vor dem Wärmetauscher wird das RLC-System mit einem X-Y-Positionierer geliefert. Dieser kann sowohl für horizontale als auch für vertikale Anwendungen eingesetzt werden. Für horizontale Anwendungen besteht das System aus einem abnehmbaren Radsatz, Stützfüßen sowie Führungen für Gerüstkonstruktionen. Bei vertikalen Anwendungen wird der X-Y-Positionierer direkt am Rohrbündel montiert.

Hintere Abstützung / A-Rahmen

Für maximale Stabilität ist das RLC mit einer hinteren Abstützung ausgestattet. Bei horizontalen Anwendungen handelt es sich dabei um einen A-Rahmen mit verstellbarer Stützkette. Für vertikale Anwendungen ist abhängig von der Länge der Aluminiumschiene eine kundenspezifische Lösung erforderlich.

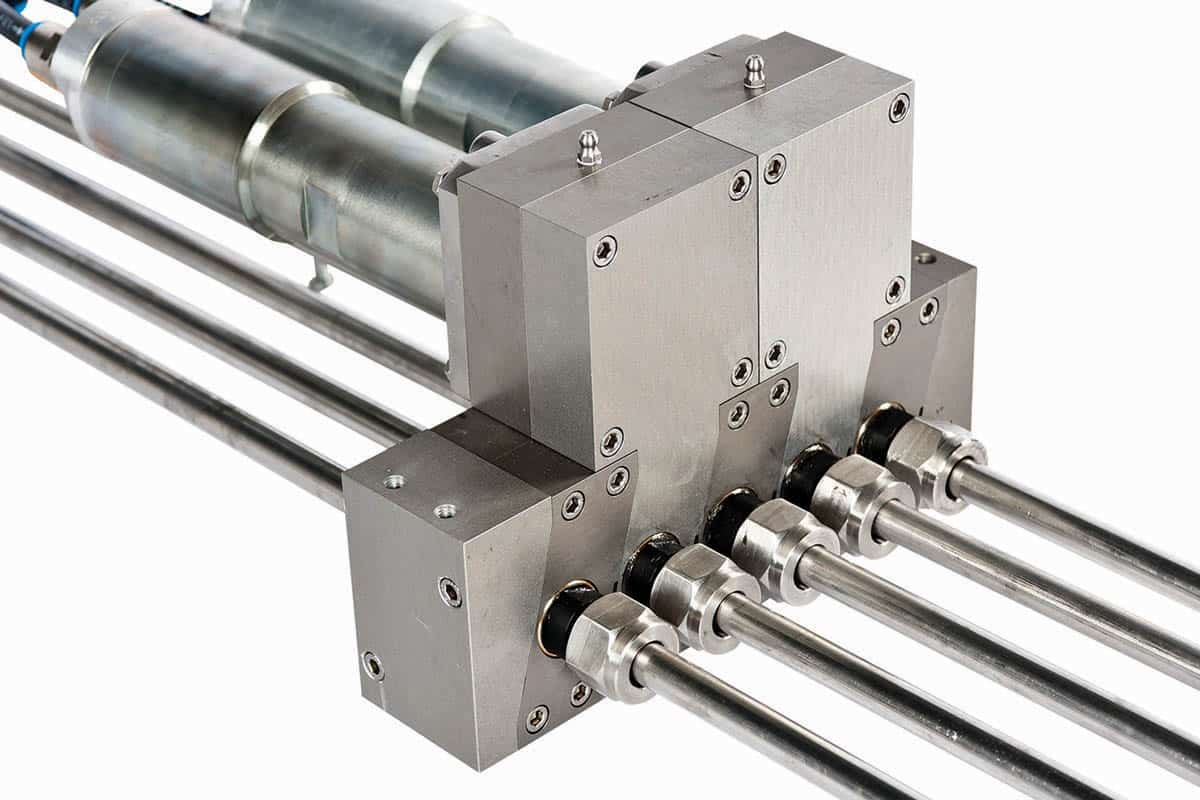

Modulare Lanzendreheinheit

Auf dem Lanzenwagen befindet sich unsere Modular Lance Rotation Drive Unit. Dieses modulare System kann für den Antrieb von 1, 2, 3 oder 5 Hochdrucklanzen in nahezu jedem Druckbereich konfiguriert werden.

Automated Solutions Rail

Die Basis des RLC-Systems bildet eine Aluminiumschiene mit Zahnstange, auf der ein modularer rotierender Lanzenwagen die Lanzen automatisch in die Wärmetauscherrohre hinein- und herausfährt.

Bedienung aus sicherer Entfernung

Zur Steuerung aller Funktionen des RLC-Systems wird die Anlage mit einem Bedienpult geliefert, sodass sich der Bediener außerhalb des Gefahrenbereichs befindet.

Antrieb

Das RLC-System wird standardmäßig vollständig pneumatisch betrieben. Auf Wunsch kann auch eine hydraulische Ausführung geliefert werden.

Düsen und Lanzen

Abhängig von Ihren Anforderungen bietet DERC Salotech ein umfangreiches Sortiment an Düsen- und Lanzenkonfigurationen für das RLC-System an.

DERC Rohrbündelrollen (optional)

Die DERC Rohrbündelrollen sind Schwerlastrollen für Rohrbündel mit einem Gewicht von bis zu 25.000 kg. Während des Reinigungsvorgangs ermöglichen sie das kontrollierte Drehen des Rohrbündels. Die DERC Rohrbündelrollen werden als Satz von zwei Einheiten geliefert. Jeder Satz verfügt über vier Rollen zur optimalen Unterstützung des Rohrbündels. Bei einer Einheit sind alle vier Rollen angetrieben, während die zweite Einheit als mitlaufende Rolle ohne Antrieb ausgeführt ist. Der Antrieb kann pneumatisch oder hydraulisch erfolgen.

DERC Shell Side Blaster SSB (optional)

Der SSB ist eine automatisierte Lösung für die Außenreinigung von Wärmetauschern mit Hochdruck-Wasserstrahlen. Der SSB macht die Reinigung von Rohrbündeln auf der Mantelseite einfach und sicher, da sich der Bediener in sicherem Abstand außerhalb des Gefahrenbereichs befindet. Das System besteht aus zwei fahrbaren Rahmen, die über dem Wärmetauscher positioniert und mittels zweier Handräder in der Höhe verstellt werden können. Zwei Spannketten sichern die Rahmen auf den Rohrbündelrollen.
